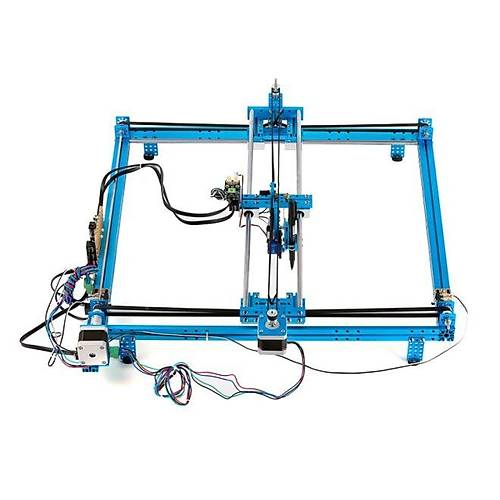

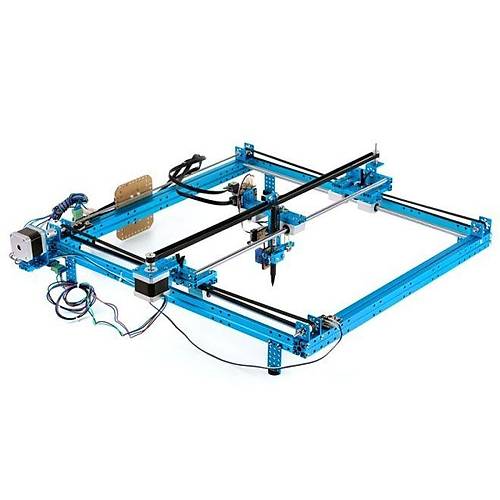

Makeblock XY Plotter Robot Kit v2.0 - İki Eksenli Çizim Kiti

Makeblock XY Plotter Robot Kit v2.0 - İki Eksenli Çizim Kiti

Makeblock XY Plotter ile Hayalinizdekini Çizin!

İsterseniz ucuna bir kalem takarak resimler çizin veya ucuna bir lazer takarak kendi lazer plotter'ınızı yapın, isterseniz de kendi "maker" ruhunuzu ortaya koyarak geliştirin ve ortaya yepyeni ürünler çıkarın. İşte X ve Y eksenlerinde üstün ve hassas haraket kabiliyetine sahip Makeblock XY-Plotter! Tüm elektronik ve mekanik ihtiyaçlarınızı karşılayacak şekilde oluşturulmuş olan bu kit ile iki eksende haraket edebilen bir çizim robotu yapabilirsiniz. Ucuna bir kalem, bir fırça veya bir lazer bağlayarak kendi aklınızdaki makineyi harakete geçirebilirsiniz.


Plotter Nedir?

Plotter, kelime anlamı olarak "çizici" demektir. Ev ve ofislerimizde kullandığımız yazıcılardan çok daha büyük boyutlu olan bu cihazlar, kullanmış oldukları özel kalemler, mürekkep püskürtücüler, bıçaklar veya lazerler sayesinde X ve Y ekseninde hareket ederek istenilen çıktıyı vektörel şekilde alabilmektedir.

Özellikleri:

• Yüksek dayanıklılığa sahip alüminyum parçalar
• Çift yönlü aktarım mekanizması

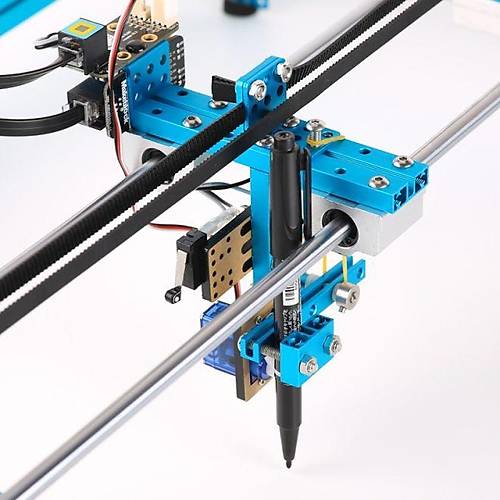

• Geliştirilmiş kalem yükseltme aksamı
• Süper kolay kontrol edilebilir step motor sürücü (A4988)
• Güncellenmiş ve revize edilmiş ana kontrol kartı
• mDraw yazılımı ile kolay kullanım

Parça Listesi:

• 1 x Kiriş 0824-16
• 4 x Kiriş 0824-48
• 1 x Kiriş 0824-80
• 4 x Kiriş 0824-96
• 2 x Kiriş 0824-112
• 2 x Kiriş 0824-496
• 1 x Kiriş 0808-80
• 2 x Kiriş2424-504
• 2 x Braket 3x3
• 5 x Plaka 3x6
• 5 x Braket U1
• 3 x Kayış konektörü
• 2 x Step motor braket B
• 1 x K-Power 9g Mikro Servo Motor
• 10 x Şaft yüzüğü 4mm
• 1 x Esnek kaplin 4x4mm
• 4 x Doğrusal hareket şaftı D8X496mm
• 6 x Doğrusal hareket kaydırıcı 8mm
• 10 x Flanşlı rulman 4x8x3mm
• 1 x 2.5mm alyan tornavida
• 1 x 3mm yıldız tornavida
• 2 x 1.5mm alyan anahtar
• 1 x 7mm somun anahtarı
• 50 x M4 somun
• 10 x M3x8 havşabaşlı vida
• 26 x M3x5 başsız setskur
• 16 x Plastik perçin R4060
• 6 x Plastik perçin R4100
• 1 x 6P6C RJ25 kablo-35cm
• 2 x 6P6C RJ25 kablo-50cm
• 1 x 12VDC adaptör
• 1 x USB A’dan B’ye kablo
• 1 x Ana Braket
• 4 x Me Mikro Switch B
• 1 x 9g mikro servo braketi
• 1 x Doğrusal hareket şaftı D4x512mm
• 1 x Doğrusal hareket şaftı D4x80mm
• 3 x M2 somun
• 3 x M2×10 yıldız mantar başlı vida
• 30 x M4×14 imbus vida
• 28 x M4×16 imbus vida
• 12 x M4×22 imbus vida
• 36 x M4×8 imbus vida
• 6 x 3’lü kesilebilir parça
• 30 x 2*100 kablo bağı
• 5 x Lastik bant
• 1 x Me Orion kontrol kartı
• 2 x Me step motor sürücü
• 3 x RJ25 adaptör kartı
• 2 x 6P6C RJ25 kablo-20cm
• 6 x 18T zamanlayıcı kasnak
• 3 x Açık uçlu zamanlama kayışı (1.3m)
• 2 x 4x56mm D şaft
• 1 x 4x39mm yivli şaft
• 18 x M4×30 imbus vida
• 20 x 4x7x2mm plastik halka
• 2 x 42BYG step motor

NOT: Eğer bu sette yer alan elektronik parçalara halihazırda sahipseniz, kitin elektronik modüllere sahip olmayan sürümünü buradan inceleyebilirsiniz.

Teknik Özellikler:

• Boyutlar: 620x620x140mm
• İşleme alanı:310x390mm
• Hassasiyet: 0,1mm
• Maksimum çalışma hızı: 50mm/s
• Adaptör: 12V 3A Adaptör (Adaptör Amerikan prizlerine uygun olarak gelmektedir. Dönüştürücü ile kullanmanız gerekmektedir.)
• Anakart: Makeblock Orion
• Yazılım: mDraw
• Desteklenen Dosya Türleri: BMP, SVG, vs.
