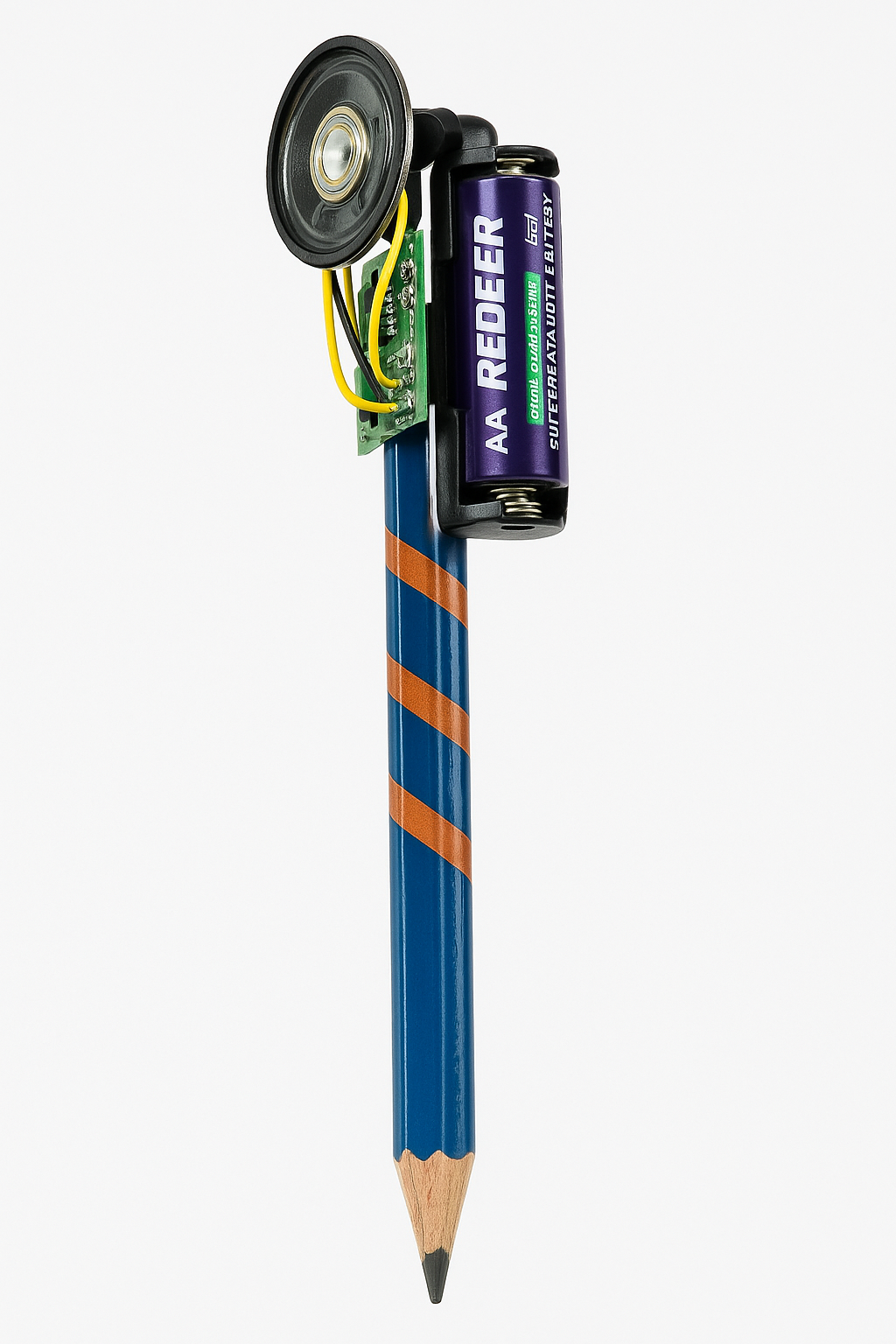

Kalın bir kurşun kalem üzerine inşa edilmiş elektrik iletimini eğlenceli şekilde anlatan elektronik bir müzik devresidir.
İki nokta arasındaki dirence bağlı olarak değişken bir frekansta müzik sesi üretir.Kurşun kalem etrafına sarılan bakır iletken 1. nokta , kurşun kalemin tepe ucu (raptiye) 2. noktadır. Draw dio'yu elinizde tuttuğunuzda vücudunuz elektronik devrenin bir direnci haline gelir ve bu direnç değeri değiştikçe farklı frekanslarda sesler üretebilir ve duyabilirsiniz.

Montaj

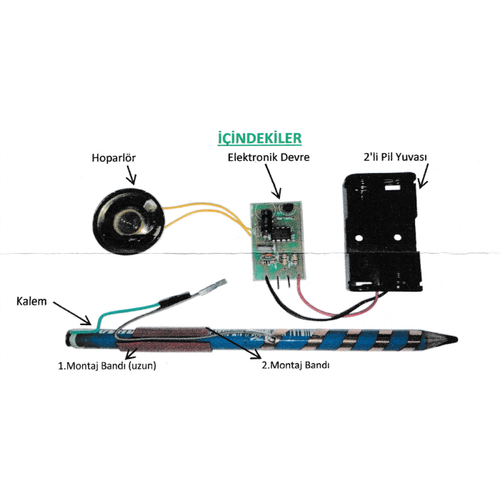

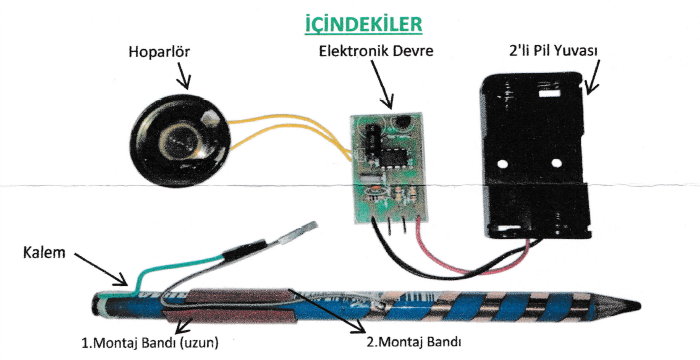

• Müzik Kaleminin elektronik devresi ve bağlantı uçları hazırlanmış bir şekilde paketlenmiştir.
• İlave kablo vb... hiçbir işleme gerek duymadan üzerindeki şeffaf çift taraflı band ile kolaylıkla montajı yapılır.
• Adım adım montaja başlayalım.

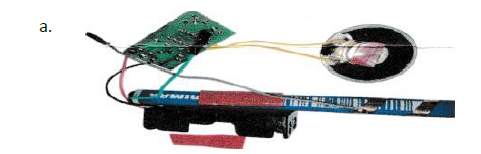

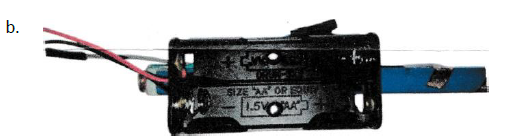

1. Montaj bandının (uzun) kırmızı korumasını çıkaralım. Pil yuvasını ; dikey olarak ortasından , kırmızı ve siyah kabloları kalemin üstüne gelecek şekilde ve raptiyenin 2-3 cm altından kaleme sabitleyelim. Resim a , b
,

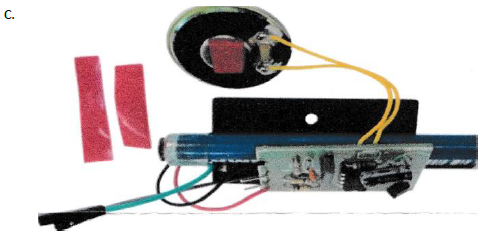

2. Montaj bandının kırmızı korumasını çıkaralım. Yine kablolar yukarıda kalacak şekilde elektronik devreyi ortasından sabitleyelim. Resim c

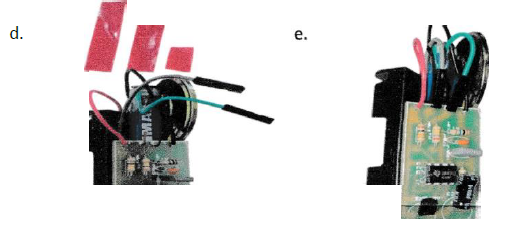

3.Hoparlörün arkasındaki kırmızı bandı çıkaralım. Elektronik kart ile pil yuvası arasına ,raptiyenin biraz altından kaleme sabitleyelim. "R" raptiyeden gelen ,"S" Bakır sarmaldan gelen kabloların pinlerini de kartımıza takalım. Resim d ,e
