Arduino Joystick Shield

Arduino Joystick Shield

Arduino Joystick Shield, Arduino kartları ile beraber kullanabileceğiniz, hem kumanda hem oyun uygulamalarında işinizi oldukça kolaylaştıracak bir karttır.

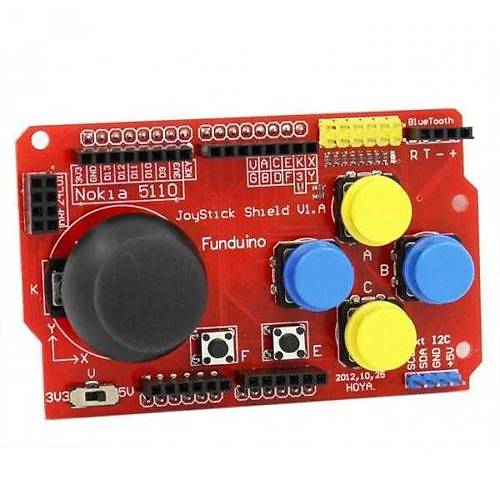

Kart üzerinde butonlu iki eksenli bir joystick, 4 adet  büyük ve 2 adet küçük kontrol butonu bulunmaktadır.

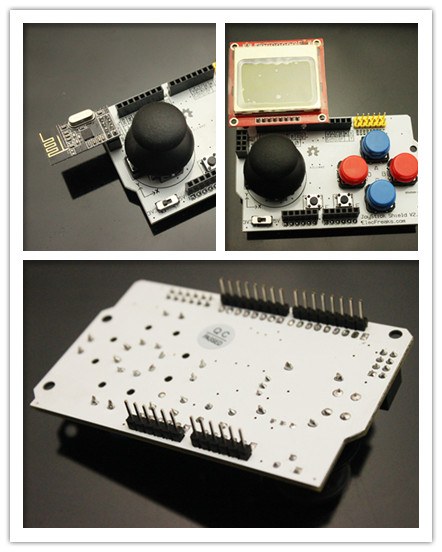

Bununla beraber nRF24L01 kablosuz haberleşme modülünü bağlayabileceğiniz pinler shield üzerinde yer almaktadır.
Bu sayede joystick shield'i kolay bir şekilde kablosuz hale getirebilirsiniz.
Bunlara ek olarak kart üzerindeki anahtar sayesinde kartın lojik seviyesi 3.3V veya 5V olarak seçebilirsiniz.



Kart üzerindeki joystick ve butonların bağlandığı pinler aşağıdaki şekildedir.
Buna ek olarak shield üzerindeki tüm birimlerin harici olarak çıkışları da kart üzerinde bir bölgede yer almaktadır.
Bu sayede farklı sistemlerle beraber de rahatlıkla kullanılabilir.

• Joystick X Ekseni: AN0
• Joystick Y Ekseni: AN1
• A Butonu: D2
• B Butonu: D3
• C Butonu: D4
• D Butonu: D5
• E Butonu: D6
• F Butonu: D7
• Joystick Butonu, KEY: D8

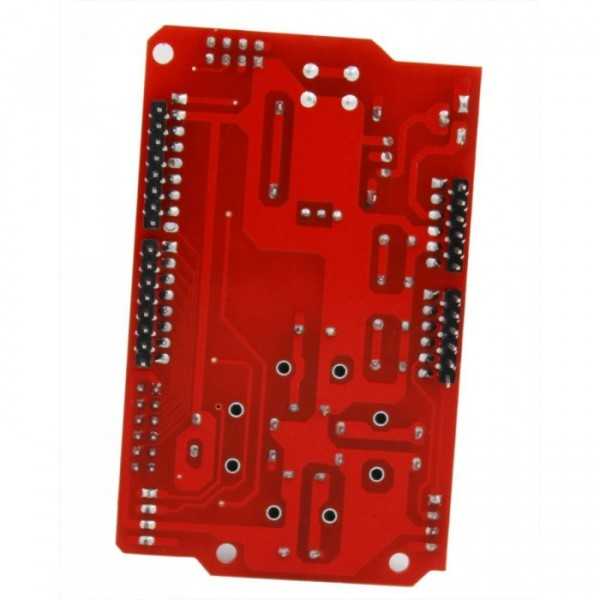

Not: Satışı gerçekleştirilen kart PCB'si Kırmızı renklidir.
