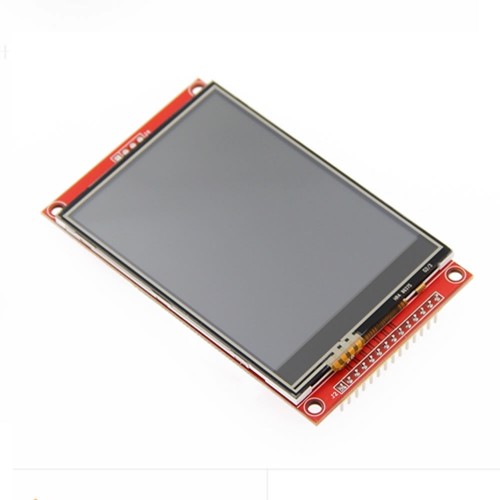

3.2" TFT LCD Modül 480x320 V2.0 ILI9341


Arduino mega uyumlu 3.2” lcd boyutlu ekrandır. Kart üzerinde sd kart takılabilecek bir soket bulunmaktadır. 3.3V voltaj üretimi için voltaj regülatörü bulunur.16 bit data hattı üzerinden sürülür. ILI9341 lcd sürücü entegresi bulunmaktadır.

Özellikler:

• Çalışma voltajı: DC 3.3V - 5V
• Akım: 90mA
• ILI9341 sürücü entegresi
• Lcd boyutu: 3.2”
• Ekran çözülürlüğü: 320 x 240 Pixel

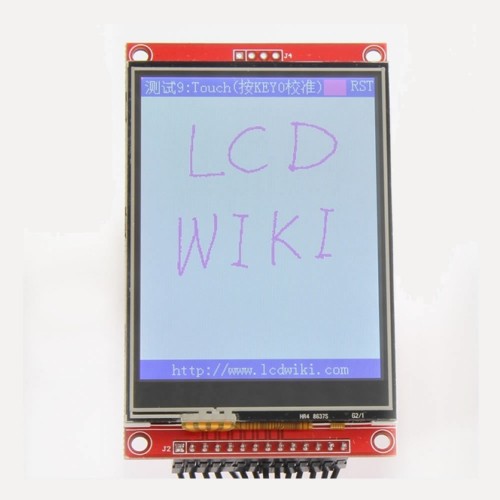

• Rezistif dokunmatik
• SPI seri haberleşme
• 65k renk sayısı
• Yüksek parlaklıkta beyaz arka ışık

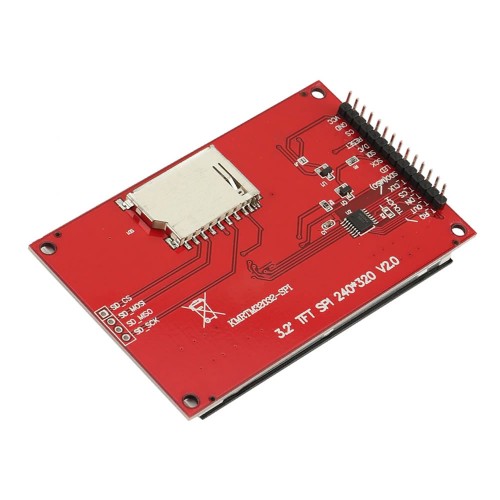

• Sd kart giriş yuvası
• Boyutlar: 55mm x 90mm
• Ağırlık:  45gr

Pin Açıklaması:

• VCC power input(3.3V~5V)
• GND Power Ground
• CS LCD Chip Selection
• RESET LCD reset
• DC LCD Bus command/data selection
• SDI(MOSI) LCD SPI Displays bus data input
• SCK LCD SPI Displays bus clock signal 8 LED LCD Backlight control (high level lighting)
• SDO(MISO) LCD SPI Displays bus data output
• T_CLK Touch panel SPI bus clock signal
• T_CS Touch panel SPI busChip Selection
• T_DIN Touch panel SPI bus data input
• T_DO Touch panel SPI bus data outp

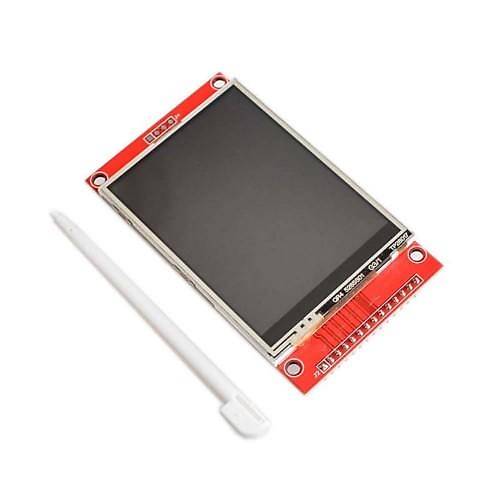

Paket İçeriği:

•     1 Adet 3.2" TFT LCD Modül
•     1 Adet dokunmatik kalemi
